在潔凈室設計領域，萬級潔凈室常運用非單向流（亂流）的氣流組織形式來維持室內潔凈度，其氣流流向以頂送下回或側送側回為主。以下將對萬級潔凈室通風的各方面進行詳細分析。

一、萬級潔凈室的通風要求

依據潔凈室標準，萬級潔凈室必須滿足一系列嚴格條件：

1.?塵粒濃度標準：在每立方米空氣中，對不同粒徑的粒子數量有明確限制。直徑≥0.5微米的粒子數不得超過350,000個，直徑≥5微米的粒子數不能多于2,000個。這些標準確保了室內空氣的潔凈程度，避免塵粒對生產過程或?qū)嶒灲Y果產生不良影響。

2.?微生物控制指標：微生物數量也是衡量萬級潔凈室環境的重要因素。浮游菌數應≤100個/立方米，沉降菌數需≤3個/培養皿。嚴格控制微生物數量，對于醫藥、食品等對微生物敏感的行業至關重要，可有效防止微生物污染產品。

3.?換氣次數要求：萬級潔凈室的換氣次數需≥25次/小時。充足的換氣次數是保證空氣充分稀釋和更新的關鍵，能夠及時排出室內產生的污染物，維持空氣的潔凈狀態。

二、萬級通風的氣流流向

萬級潔凈室多采用非單向流（亂流）的氣流組織形式，具有以下特點：

1.?氣流流向方式

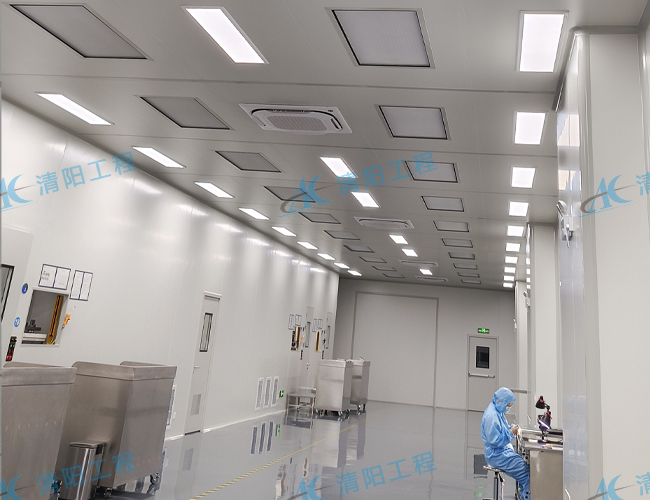

- 頂送下回：這種氣流流向模式下，潔凈空氣從頂部的高效過濾器均勻送入室內，經過工作區域后，從下部的回風口排出。頂送下回的方式適用于大多數萬級潔凈室場景，能夠較為均勻地稀釋室內的污染物，使整個工作區域都能得到較好的空氣凈化效果。

- 側送側回：當潔凈室空間狹長或設備布局較為特殊時，側送側回的氣流流向更為適用?？諝鈴囊粋葔λ腿?，從對側墻回風，這種方式能根據空間特點形成有效的氣流循環，滿足特殊布局下的潔凈度要求。

2.?氣流原理闡釋：非單向流并非像單向流那樣保持平行流動，而是通過多次換氣所產生的稀釋作用來維持潔凈度。由于室內氣流速度和方向在不同位置可能有所差異，但整體上通過不斷地換氣稀釋，能夠滿足萬級潔凈室的潔凈要求。

3.?設計要點把控

- 送風口布置策略：送風口的均勻分布至關重要，要避免出現局部死角。對于長寬比較大的潔凈室，采用小風量、多送風口的布置形式，可顯著提高送風效率，使空氣更均勻地分布在室內，有效提升潔凈度。

- 回風口位置選擇：回風口通常設置在下部或側墻下部，與送風口相互配合，從而形成有效的氣流循環路徑。合理的回風口位置能確保室內空氣順利流動，及時將污染空氣排出。

- 避免渦流措施：通過精心布局送、回風口，能夠減少氣流渦流的產生。渦流可能導致污染物積聚在局部區域，影響潔凈室的整體潔凈度，因此避免渦流是設計中的重要考量因素。

三、與其他潔凈等級通風的對比

1.?百級潔凈室

- 氣流組織特點：百級潔凈室一般采用垂直單向流或水平單向流的氣流組織形式。氣流從頂部或一側平行流向回風側，這種氣流形式能更有效地將污染物迅速帶走，使得潔凈度更高，適用于微電子、生物制藥等對潔凈度要求非常高的行業。

- 成本因素分析：然而，百級潔凈室的初投資和運行費用相對較高。這是因為其需要大量的風機和過濾設備來保證單向流的穩定運行，以維持非常高的潔凈標準。

2.?十萬級及以上潔凈室

- 通風特點：十萬級及以上潔凈室通常也采用非單向流的氣流組織形式，但換氣次數相對較低，一般≥15次/小時。這種潔凈等級適用于對潔凈度要求相對沒那么高的環境，例如食品加工、醫藥包裝等行業。

3.?混合流潔凈室：混合流潔凈室巧妙結合了單向流和非單向流的優點。在關鍵區域，如操作臺等對潔凈度要求非常高的地方采用單向流，而其他區域則采用非單向流。這種設計方式能夠在保證關鍵區域潔凈度的同時，平衡整體的成本和潔凈度需求。

四、萬級通風設計的關鍵參數

1.?換氣次數

- 標準要求：萬級潔凈室換氣次數需≥25次/小時，這是確?？諝獬浞窒♂?，維持室內潔凈度的關鍵參數。

- 計算方法：送風量（m3/h）可通過潔凈室體積（m3）乘以換氣次數（次/小時）得出。準確計算送風量對于合理設計通風系統，滿足萬級潔凈室的潔凈度要求至關重要。

2.?氣流速度：非單向流潔凈室的氣流速度一般在0.25 - 0.5m/s之間。但實際設計中，需根據潔凈室的具體布局、設備情況等因素進行適當調整，以達到更佳的空氣流動和凈化效果。

3.?壓差控制：為防止污染空氣逆流，不同潔凈等級的相鄰潔凈室之間壓差需≥5Pa，潔凈室與非潔凈室之間的壓差應≥10Pa。合理的壓差控制能夠保證空氣按照預定的方向流動，有效避免污染擴散。

4.?溫濕度控制

- 溫度范圍：冬季溫度應控制在20 - 22℃，夏季為24 - 26℃，允許有±2℃的波動范圍。適宜的溫度環境不僅能保證工作人員的舒適度，還對一些生產過程或?qū)嶒灥捻樌M行至關重要。

- 濕度范圍：冬季濕度保持在30% - 50%，夏季在50% - 70%。合適的濕度條件有助于防止靜電產生、微生物滋生等問題，確保萬級潔凈室內的生產或?qū)嶒灜h(huán)境穩定。
